一、基本參數：

1、物  料：金屬氧化物

2、初水分：50%；

3、終水分：0.5%；

4、產  量：150Kg/h；

5、進風溫度：≤250℃；

6、熱    源:飽和蒸汽，表壓0.5-0.6Mpa,電加熱補償；

7、材    料：與物料接觸部分不銹鋼，其余碳鋼制作。

二、物料衡算及熱量衡算：

1、產量：W1＝150kg/h

2、處理量：W2＝300kg/h

3、水份蒸發量：ΔW＝W2－W1＝150kg/h

4、取進風溫度T1＝240℃，出風溫度T2＝100℃，濕物料溫度t1＝15℃，產品溫度t2＝65℃，物料的比熱CS＝0.35 kcal/kg·℃，則蒸發水分所需要的熱量為Q1=93900 kcal/h，產品升溫所吸收的熱量為：Q2=2625 kcal/h

5、則干燥用的空氣量為：G＝3305 kg/h

三、主要設備選型計算：

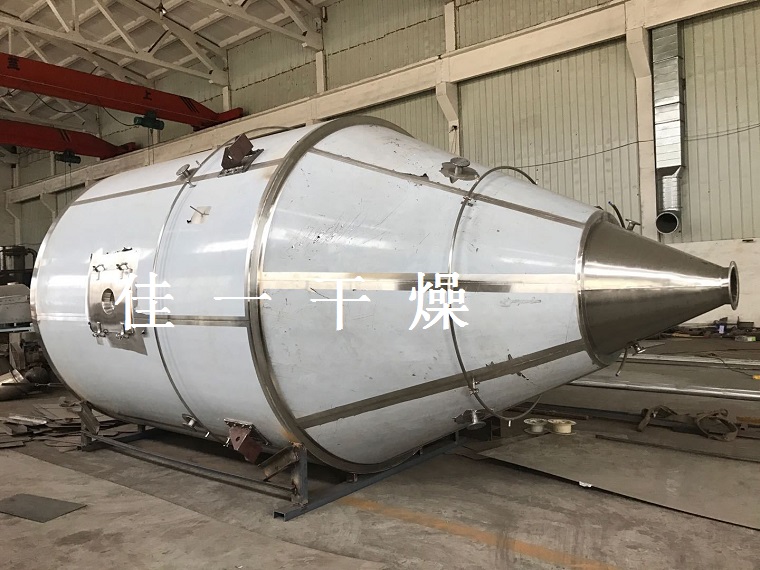

1、 閃蒸主機：

進風溫度T1＝240℃，出風溫度T2＝100℃時空氣的平均密度ρ＝0.817kg/m3

進入干燥塔空氣的體積流量為：V1=4045m3/h，根據經驗，取空塔操作風速為v1=4.0m/s，則主塔直徑D1=0.6m。

所以閃蒸干燥機型號為：XSG－600型。

2、旋風分離器：

進入旋風分離器的空氣體積流量為：V2=3500m3/h,取進口風速為v2＝17m/s，則旋風分離器直徑取D2＝0.7m。

所以旋風分離器型號為：XF-700型。

3、布袋除塵器：

進入布袋除塵器的空氣體積流量為：V3=3500m3/h，布袋過濾風速為v3＝1.5m/min，布袋過濾面積39㎡,單只布袋尺寸φ120×2000，單只布袋過濾面積：0.75㎡，通過計算，則布袋只數n=52只，圓整后取n=56只,所以布袋除塵器型號為：MF-56-2000。

4、送風機：

型號：4-72-4-5.5KW

風量：4012～6457m3/h，風壓：2014～1606Pa

5、引風機：

型號：9-26-5-15KW

風量：4293～6349m3/h，風壓：6035～5381Pa

6、空氣加熱器：

蒸汽提供干燥系統所需熱量：Q1'=1.15×3305×0.24×(140-15)=114023 Kcal/h

蒸汽散熱器面積：F=110㎡

蒸汽耗量：～230Kg/h

電加熱補償熱量：Q2'=3305×0.24×(240-140)=79320Kcal/h

則電加熱功率79320/864=92KW，適當留有余量，取電加熱功率135KW。
